Akıllı Sistemlerle Verimlilikte Yeni Dönem

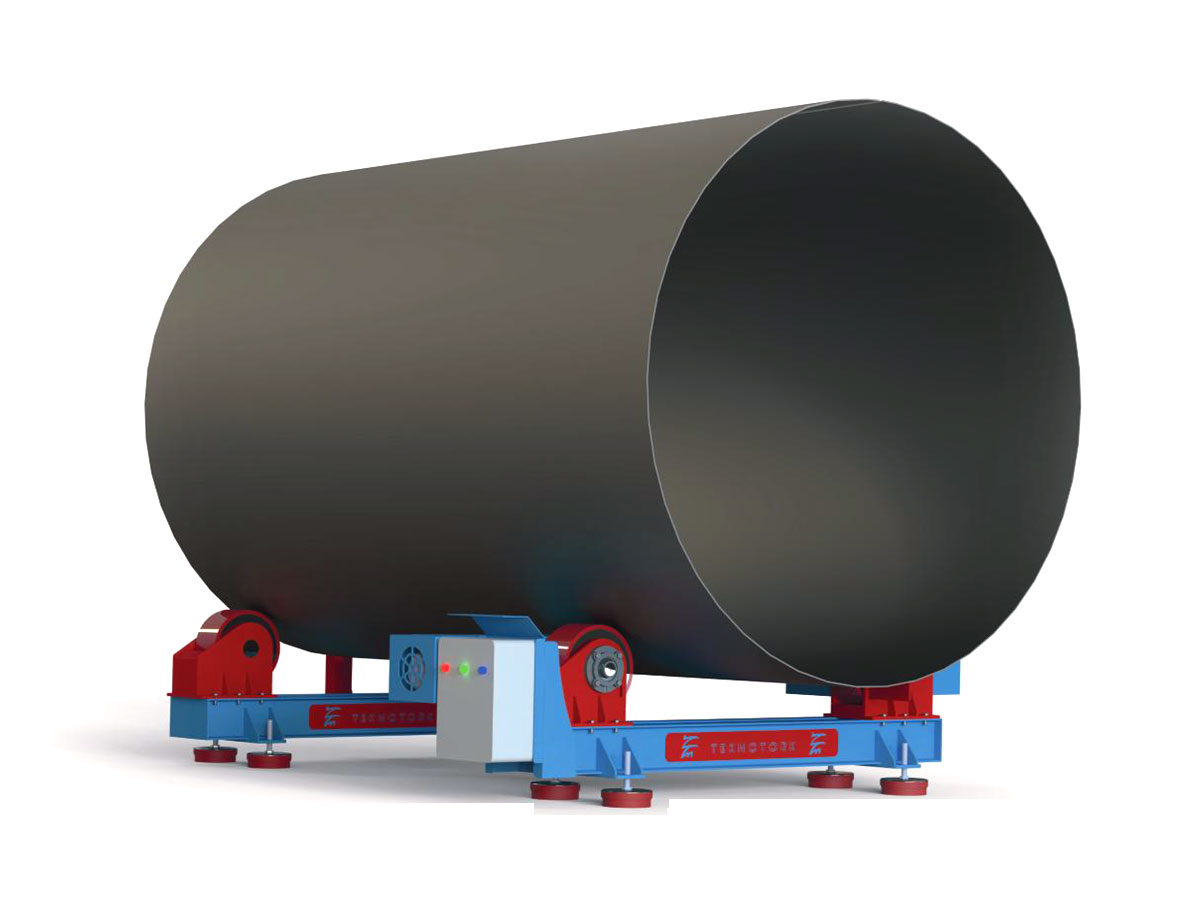

Konvansiyonel Rotatör, boru ve silindirik parçaların kaynak işlemlerinde döndürülmesini sağlayan, tahrikli ve avare ünitelerden oluşan, çap ayarı manuel yapılabilen ve isteğe bağlı ek özelliklerle donatılabilen endüstriyel bir ekipmandır.
Konvansiyonel Rotatör
Konvansiyonel kaynak rotatörleri, tahrikli bir ünite ve bir avare (idle) ünitesinden oluşur.
Boru uzunluğu veya müşteri tercihleri doğrultusunda ilave avare üniteleri eklenebilir.
Sabit merkez hattı tasarımı, makaraların merkez pozisyonunu ayarlamak ve tutarlı hizalamayı sağlamak için etkili bir yöntemdir.
İki makara arasındaki çap ayarı için manuel sürükleme-kavrama (drag-clamp) yöntemi kullanılır; bu yöntem pratiklik, düşük bakım gereksinimi ve kullanıcı dostu işletim sağlar.
STANDART ÖZELLİKLER
• 5 m kablolu pendant kumanda.
• Poliüretan (PU) makaralar.
• Dönüşün izlenmesi için pendant kumandada dijital hız göstergesi.
• Ayarlanabilir dönüş hızı.
• İşlenmiş kızaklar üzerinde makaraların manuel çap ayarı.
• Sol-sağ dönüş için çift ayak pedalı.
• Ayarlanabilir sürüş hızı.
• Frenli AC motor.
OPSİYONEL ÖZELLİKLER
• 7" dokunmatik ekran.
• Kablosuz uzaktan kumanda.
• Servo motorlu, geri tepme (backlash) olmayan yüksek hassasiyetli redüktör.
• Kolon ve bom ile senkron çalışma.
• Makaraların bağlantı lead-screw (ilerleme vidası) ile otomatik çap ayarı.
• Kayma önleyici cihaz.
• Zemin rayları ile kullanım için manuel veya motorlu bogie alt takımlar.
• Ek avare setleri.
• Yüksek sıcaklık için çelik makara.
| MODEL | TTMKROT-3 | TTMKROT-5 | TTMKROT-10 | TTMKROT-20 | TTMKROT-50 | TTMKROT-80 | TTMKROT-100 |
| Yük Kapasitesi (kg) | 3000 | 5000 | 10 000 | 20 000 | 50 000 | 80 000 | 100 000 |
| Birim Başına Yük Kapasitesi (kg) | 1500 | 2500 | 5000 | 10 000 | 25 000 | 40 000 | 50 000 |
| Dönüş Hızı (mm/dk) | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 |

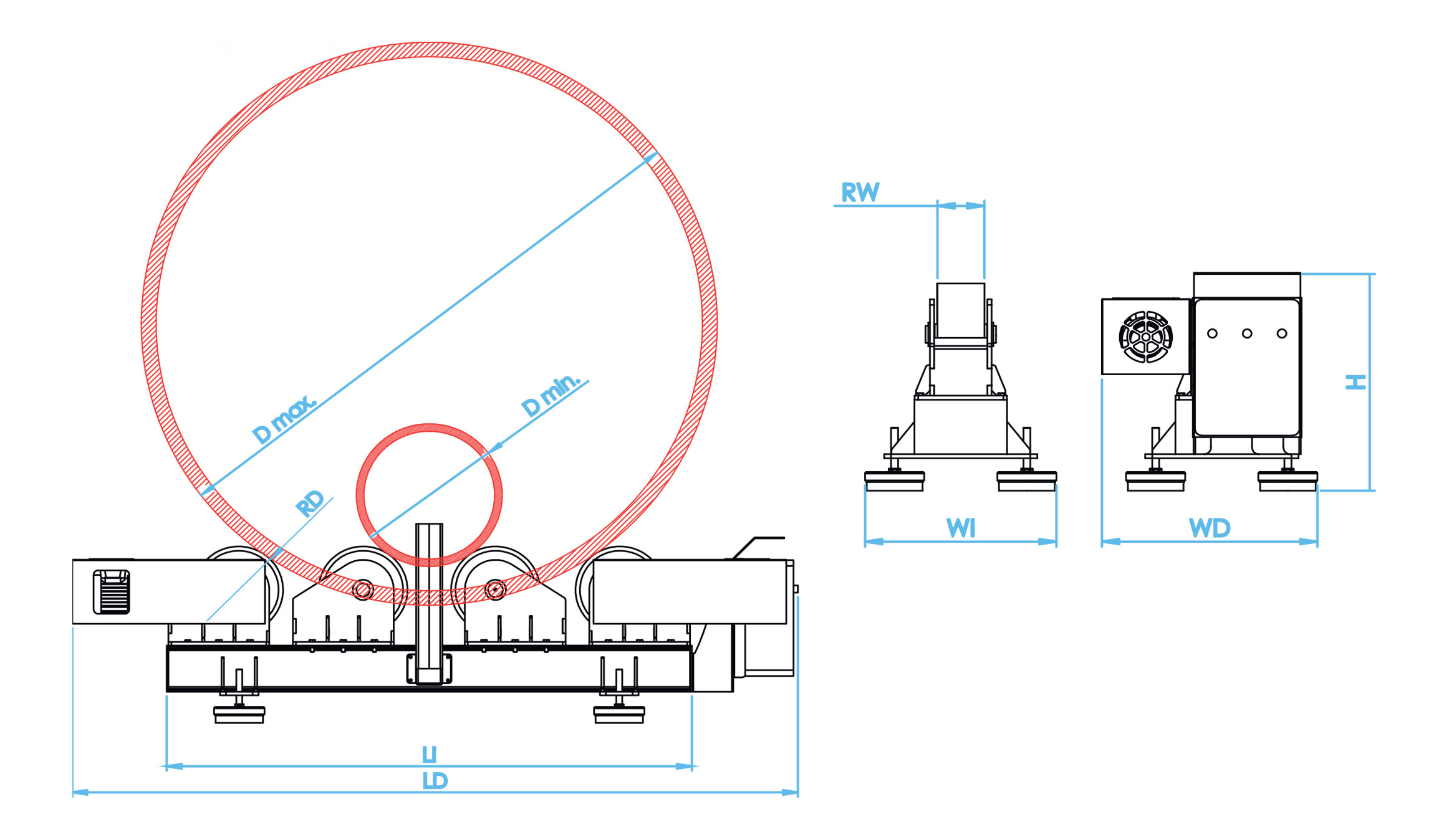

| Çap Aralığı (mm) D | 200-2000 | 250-3000 | 250-3000 | 450-4500 | 450-4500 | 550-5500 | 600-6000 |
| Makara Çapı (mm) RD | 200 | 250 | 300 | 300 | 350 | 400 | 450 |
| Makara Genişliği (mm) RW | 60 | 70 | 160 | 160 | 400 | 400 | 400 |
| Makara Malzemesi | PU | PU | PU | PU | PU | Çelik | Çelik |
| Motor Gücü (kW) | 0,37 x 1 adet | 0,37 x 1 adet | 0,55 x 2 adet | 0,37 x 2 adet | 0,75 x 2 adet | 1,1 x 2 adet | 1,5 x 2 adet |
| Avare Ünitesi Toplam Uzunluğu (mm) LI | 1400 | 2000 | 2000 | 2800 | 2800 | 3650 | 4150 |
| Avare Ünitesi Toplam Genişliği (mm) WI | 330 | 380 | 400 | 450 | 550 | 700 | 800 |
| Tahrik Ünitesi Toplam Uzunluğu (mm) LD | 1700 | 2900 | 2900 | 3200 | 3550 | 4450 | 5000 |
| Tahrik Ünitesi Toplam Genişliği (mm) WD | 700 | 500 | 550 | 700 | 1000 | 1100 | 1200 |
| Makara Üst Yüksekliği (mm) H | 350 | 400 | 450 | 650 | 725 | 800 | 900 |
| Toplam Ağırlık (kg) | 270 | 440 | 500 | 1100 | 1900 | 3100 | 4600 |
| Giriş Gücü | 380V 3 Faz 50Hz | ||||||
* Kapasiteler ve boyutlar müşteri taleplerine göre özelleştirilebilir.
* Tüm ürünler, özellikler ve veriler, güvenilirlik, fonksiyon veya tasarımı iyileştirmek amacıyla önceden bildirimde bulunmaksızın değiştirilebilir.
